Турникеты-триподы — устройство, преимущества и область применения

Проходная зона — это первая точка контакта посетителя с объектом, и от того, насколько грамотно она организована, зависит и скорость потока людей, и уровень контроля доступа. Среди всех типов заграждающих устройств турникет-трипод остаётся одним из самых массовых решений: его устанавливают в офисах, на производствах, в фитнес-клубах, учебных заведениях и на транспортных узлах. Причина популярности проста — компактная конструкция, доступная цена и универсальность применения.

В этой статье разберём, как устроен турникет-трипод, из каких узлов он состоит, какие у него плюсы и минусы по сравнению с другими типами заграждений, а также на каких объектах его установка действительно оправдана. Подробнее о совместимых считывателях и контроллерах можно узнать в разделе «Контроллеры и считыватели».

Что такое турникет-трипод

Турникет-трипод — это заграждающее устройство прохода с тремя вращающимися планками (штангами), расположенными на одной оси под углом 120 градусов друг к другу. Название «трипод» происходит от конструктивной особенности: три планки образуют своеобразный треногий барьер, который блокирует проход до момента авторизации — по карте, коду, биометрическим данным или разрешению оператора.

Высота корпуса турникета-трипода обычно составляет от 90 до 100 см, что относит его к категории поясных (среднеростовых) заграждений. Такая высота — компромисс между визуальным контролем прохода и удобством для персонала: сотрудник видит, кто проходит, но при этом не создаётся ощущение «клетки», характерное для полноростовых конструкций.

Трипод рассчитан на организацию однорядного прохода — то есть пропускает одного человека за один цикл авторизации. После считывания разрешённого идентификатора одна из трёх планок поворачивается, освобождая проход, а затем автоматически возвращается в исходное положение, снова блокируя проход для следующего пользователя до нового разрешения.

Устройство и принцип работы

Конструктивные узлы

Несмотря на кажущуюся простоту, турникет-трипод — это законченное электромеханическое устройство, состоящее из нескольких функциональных блоков.

Корпус. Изготавливается из листовой нержавеющей или окрашенной углеродистой стали. Форма корпуса варьируется от компактной тумбы до вытянутой стойки с интегрированной панелью для установки считывателя.
Роторный механизм с планками. Три планки закреплены на общей вертикальной оси (роторе) и вращаются синхронно. Планки могут быть металлическими, пластиковыми или комбинированными — трубчатыми либо плоскими.
Электропривод. Отвечает за блокировку и разблокировку ротора. В зависимости от модели используется электромеханический замок, соленоидный стопор или полноценный мотор-редуктор для моторизованных версий.
Плата управления (контроллер). Обрабатывает сигналы от считывателя, кнопки охранника, датчиков положения планок и передаёт команду на привод. Через контроллер турникет интегрируется в общую систему контроля и управления доступом.
Датчики положения. Фиксируют текущее положение ротора и факт прохода человека, что позволяет системе корректно считать проходы и предотвращать «проход по одной карте вдвоём» (twin-проход).
Индикация. Светодиодные или ЖК-индикаторы показывают разрешён проход или запрещён, часто дублируются звуковым сигналом.

Как работает механизм блокировки

Принцип работы турникета-трипода строится на цикле «авторизация → разблокировка → проход → возврат в исходное положение». Пользователь подносит карту, брелок или прикладывает палец к биометрическому считывателю, установленному на корпусе или рядом с ним. Контроллер турникета проверяет идентификатор — либо локально (по списку разрешённых номеров), либо через обращение к серверу системы контроля доступа. При положительном результате привод снимает блокировку ротора, планка поворачивается на 120 градусов, открывая проход.

После того как человек прошёл через створ, датчики фиксируют завершение цикла, и ротор автоматически возвращается в заблокированное положение — на его месте оказывается следующая планка, готовая перекрыть проход. Если авторизация не пройдена, привод удерживает ротор в заблокированном состоянии, и попытка провернуть планку вручную блокируется механическим упором.

Отдельно стоит механизм аварийного разблокирования: при сигнале пожарной сигнализации или отключении электропитания турникет-трипод, как правило, переходит в режим свободного прохода — планки разблокируются вручную или автоматически, обеспечивая беспрепятственную эвакуацию.

Преимущества триподов

Популярность турникетов-триподов объясняется набором практических качеств, которые делают их удобным выбором для широкого круга объектов.

Преимущество	В чём выражается
Компактность	Минимальная площадь установки, подходит для узких проходов и стоек ресепшн
Доступная стоимость	Более низкая цена по сравнению с полноростовыми турникетами и калитками
Простой монтаж	Не требует капитальных работ, устанавливается на готовое напольное покрытие
Визуальный контроль	Средняя высота позволяет оператору видеть лица проходящих
Высокая пропускная способность	До 30–40 проходов в минуту в штатном режиме
Гибкость интеграции	Совместимость с картами, брелоками, биометрией, распознаванием лиц
Аварийная разблокировка	Автоматический перевод в открытое состояние при пожарной тревоге

Компактные габариты — один из главных аргументов в пользу трипода. Устройство занимает минимум места и легко вписывается в интерьер холла любой конфигурации, включая узкие коридоры и стойки регистрации. При этом стоимость трипода заметно ниже, чем у полноростовых аналогов или роторных турникетов закрытого типа, что делает его оптимальным решением для объектов с ограниченным бюджетом на систему контроля доступа.

Монтаж турникета-трипода не требует устройства фундамента или капитальной перепланировки: устройство крепится анкерами к готовому полу, а прокладка кабельных трасс выполняется в стандартный короб или в пол. Благодаря средней высоте корпуса сотрудник охраны или ресепшн сохраняет визуальный контакт с посетителем — это важно там, где помимо электронной авторизации требуется дополнительная визуальная проверка (например, сверка с фотографией на пропуске).

Недостатки и ограничения

При всех преимуществах у турникетов-триподов есть и объективные ограничения, которые стоит учитывать при выборе оборудования для конкретного объекта.

Невысокий уровень физического барьера. Планки трипода находятся на уровне пояса, и физически подготовленный человек может перешагнуть или перепрыгнуть через заграждение. Для объектов с повышенными требованиями к безопасности это существенный минус.
Ограниченная защита от несанкционированного прохода. Без дополнительных мер (охрана, видеонаблюдение, сигнализация) трипод скорее дисциплинирует поток людей, чем гарантированно предотвращает проникновение.
Однорядный проход. Пропускная способность одного турникета ограничена, при большом потоке требуется установка нескольких линий прохода, что увеличивает занимаемую площадь и стоимость проекта.
Не всегда удобен для маломобильных групп. Стандартная ширина прохода трипода рассчитана на обычного пользователя без габаритного багажа или инвалидной коляски — для таких случаев предусматривается отдельная широкая калитка.
Механический износ планок. При интенсивной эксплуатации планки и роторный механизм требуют регулярного обслуживания и своевременной замены изнашиваемых узлов.

Для объектов с повышенными требованиями к безопасности эти ограничения обычно компенсируют комбинированием трипода с полноростовыми турникетами на периметре или установкой моторизованных калиток. Подробнее о таких решениях — в статье о полноростовых турникетах и калитках.

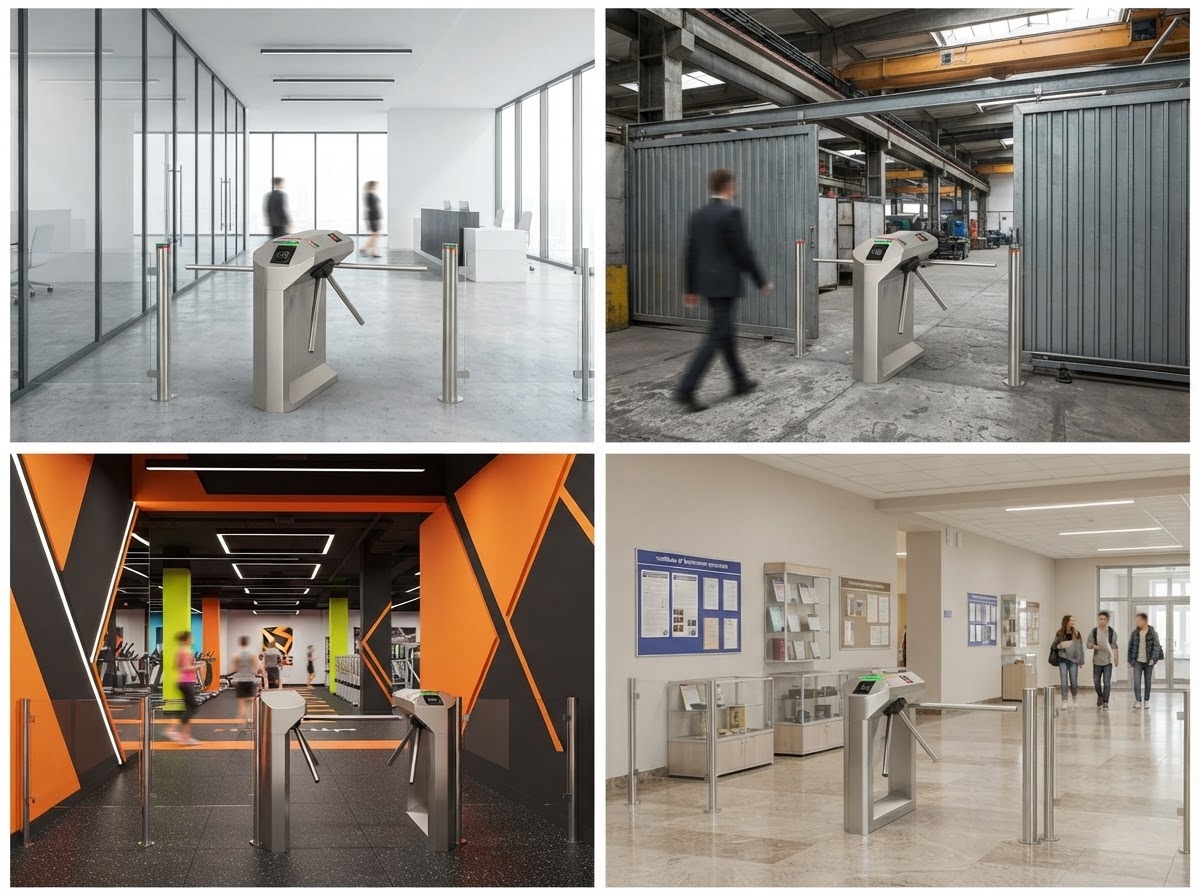

Сфера применения

Офисные и бизнес-центры

В офисных зданиях и бизнес-центрах турникет-трипод — практически стандартное решение для организации контроля доступа сотрудников и посетителей. Компактная стойка органично вписывается в дизайн ресепшн-зоны, а интеграция со СКУД позволяет вести учёт рабочего времени, формировать отчёты о посещаемости и разграничивать доступ по этажам или зонам через дополнительные считыватели лифтовых холлов.

Промышленные объекты

На проходных заводов и производственных площадок трипод часто выступает первым рубежом контроля — до основного, более серьёзного заграждения. Устойчивость конструкции к интенсивной эксплуатации и высокая пропускная способность позволяют организовать быстрый проход больших смен персонала в начале и в конце рабочего дня. Для объектов с повышенными требованиями к охране периметра трипод, как правило, дополняется калиткой для прохода с грузом и постом охраны.

Спортивные и развлекательные учреждения

Фитнес-клубы, бассейны, аквапарки и другие развлекательные объекты активно используют турникеты-триподы для контроля абонементов. Интеграция с системой учёта клиентов позволяет автоматически проверять срок действия абонемента и количество оставшихся посещений при каждом проходе, а компактность устройства не перегружает и без того плотную входную зону.

Учебные заведения

В школах, колледжах и вузах трипод используется для контроля доступа учащихся и сотрудников, а также для информирования родителей о времени прихода и ухода ребёнка через СМС-уведомления, интегрированные со СКУД. Средняя высота турникета позволяет вахтёру или охраннику визуально контролировать проход, не создавая при этом ощущения чрезмерно строгого режима, что особенно важно для образовательных учреждений.

Виды приводов и режимы работы

По типу привода турникеты-триподы делятся на несколько категорий, которые отличаются скоростью работы, шумностью и стоимостью.

Электромеханические с фиксатором. Планка вращается вручную после снятия блокировки — самый распространённый и надёжный вариант, устойчивый к интенсивной эксплуатации.
Моторизованные (полуавтоматические). Планка поворачивается автоматически при помощи мотор-редуктора после авторизации, обеспечивая более комфортный и предсказуемый проход.
С функцией «антипаника». При сигнале пожарной тревоги или отключении питания планки автоматически складываются или разблокируются, освобождая проход для эвакуации.

По режимам работы также выделяют турникеты с нормально открытым и нормально закрытым состоянием ротора: первый вариант применяется там, где основное требование — учёт прохода без строгой блокировки, второй — там, где физическое ограничение доступа первично.

Как выбрать турникет-трипод

При подборе оборудования для конкретного объекта стоит опираться на несколько ключевых параметров.

Параметр	На что обратить внимание
Интенсивность потока	Чем выше поток людей, тем важнее скорость привода и число линий прохода
Условия эксплуатации	Для улицы нужен антивандальный корпус и климатическое исполнение IP54 и выше
Ширина прохода	Стандартная ширина — 55–60 см, для увеличенного потока — широкие модели
Тип авторизации	Карта, брелок, биометрия, распознавание лиц — совместимость со считывателем
Материал корпуса	Нержавеющая сталь для интенсивной эксплуатации, окрашенная сталь — для бюджетных проектов
Интеграция	Совместимость с существующей системой контроля и управления доступом

Для объектов с уличной установкой особое значение имеет климатическое исполнение: корпус должен выдерживать перепады температур, осадки и попытки вандального воздействия. Для помещений с высокой проходимостью — торговых центров, вокзалов, стадионов — приоритет отдаётся моделям с усиленным приводом и повышенным ресурсом циклов срабатывания. Ознакомиться с готовыми программными решениями для управления доступом можно в разделе «Программное обеспечение».

Монтаж и подключение

Установка турникета-трипода не требует сложных строительных работ. Основные этапы монтажа выглядят следующим образом:

Подготовка основания. Поверхность пола должна быть ровной и достаточно прочной для крепления анкерными болтами; при необходимости выполняется усиление основания.

Прокладка кабельных трасс. К месту установки подводится силовой кабель питания и линия связи со считывателем и контроллером системы доступа — обычно в кабель-канале или гофрированной трубе под полом.

Крепление корпуса. Турникет фиксируется анкерами к полу строго по уровню, чтобы исключить перекос ротора и планок.

Пусконаладка. Специалист подключает турникет к контроллеру СКУД, настраивает режимы работы (нормально открытый/закрытый), тестирует срабатывание при разрешённой и запрещённой авторизации, а также проверяет работу режима аварийной разблокировки.

Обучение персонала. Финальный этап — инструктаж охраны или администраторов по эксплуатации устройства и действиям при сбоях.

При установке нескольких линий прохода важно заранее спроектировать расстановку турникетов с учётом ширины эвакуационных проходов и норм пожарной безопасности.

Часто задаваемые вопросы

Чем турникет-трипод отличается от роторного турникета?

Трипод — это компактное устройство поясной высоты с тремя планками на одной оси, тогда как роторный турникет обычно представляет собой более крупную конструкцию, часто полноростовую, с кабиной или створом, обеспечивающую более высокий уровень физического барьера.

Можно ли установить трипод на улице?

Да, при условии выбора модели в антивандальном исполнении с соответствующим классом защиты корпуса (IP54 и выше), рассчитанной на перепады температур и осадки.

Сколько человек может пройти через трипод за минуту?

В штатном режиме при электромеханическом приводе — порядка 30 проходов в минуту, при моторизованном приводе показатель может отличаться в зависимости от модели.

Что происходит с турникетом при отключении электричества?

Большинство моделей оснащено функцией аварийной разблокировки — при пропадании питания планки переводятся в свободное положение, обеспечивая проход для эвакуации.

Подходит ли трипод для прохода с крупногабаритным багажом?

Стандартная ширина прохода трипода ограничена, поэтому для провоза тележек, колясок и багажа рядом с линией турникетов обычно устанавливают отдельную широкую калитку.

Как турникет-трипод интегрируется с системой контроля доступа?

Через контроллер, который принимает сигнал от считывателя (карты, брелока, биометрии) и управляет приводом турникета; подробнее о совместимых контроллерах и считывателях — в соответствующем разделе каталога.

Нужно ли отдельное электропитание для турникета?

Да, устройству требуется стабильное питание низкого напряжения (обычно 12 или 24 В), которое подводится от блока питания системы контроля доступа с резервированием от источника бесперебойного питания.
