Шлагбаум — один из самых распространённых элементов систем контроля доступа для транспорта: его устанавливают на въездах парковок, проходных предприятий, жилых комплексов и охраняемых территорий. При кажущейся простоте конструкции рынок предлагает десятки моделей, различающихся типом привода, конструкцией стрелы, скоростью работы и уровнем защиты. В статье разбираем основные виды шлагбаумов и даём практические критерии для выбора подходящей модели.
Об оборудовании для управления доступом и интеграции шлагбаума в общую систему — в разделах «Контроллеры и считыватели» и «Программное обеспечение».
Что такое шлагбаум и из чего он состоит
Шлагбаум — это автоматическое или полуавтоматическое устройство для ограничения проезда транспорта, состоящее из приводной тумбы (корпуса с электромеханическим или гидравлическим приводом) и подвижной стрелы, которая поднимается и опускается, перекрывая проезжую часть. Управление шлагбаумом осуществляется дистанционно — пультом, кнопкой поста охраны, считывателем карт или брелоков, а в составе интегрированной системы контроля доступа — автоматически, по сигналу от контроллера после распознавания разрешённого транспортного средства или пропуска водителя.
Помимо базового комплекта (тумба и стрела), в состав шлагбаумного комплекса часто входят фотоэлементы безопасности (для предотвращения опускания стрелы на проезжающий автомобиль), сигнальные лампы, индукционные петли для автоматического определения автомобиля в зоне проезда и опоры для стрелы увеличенной длины.

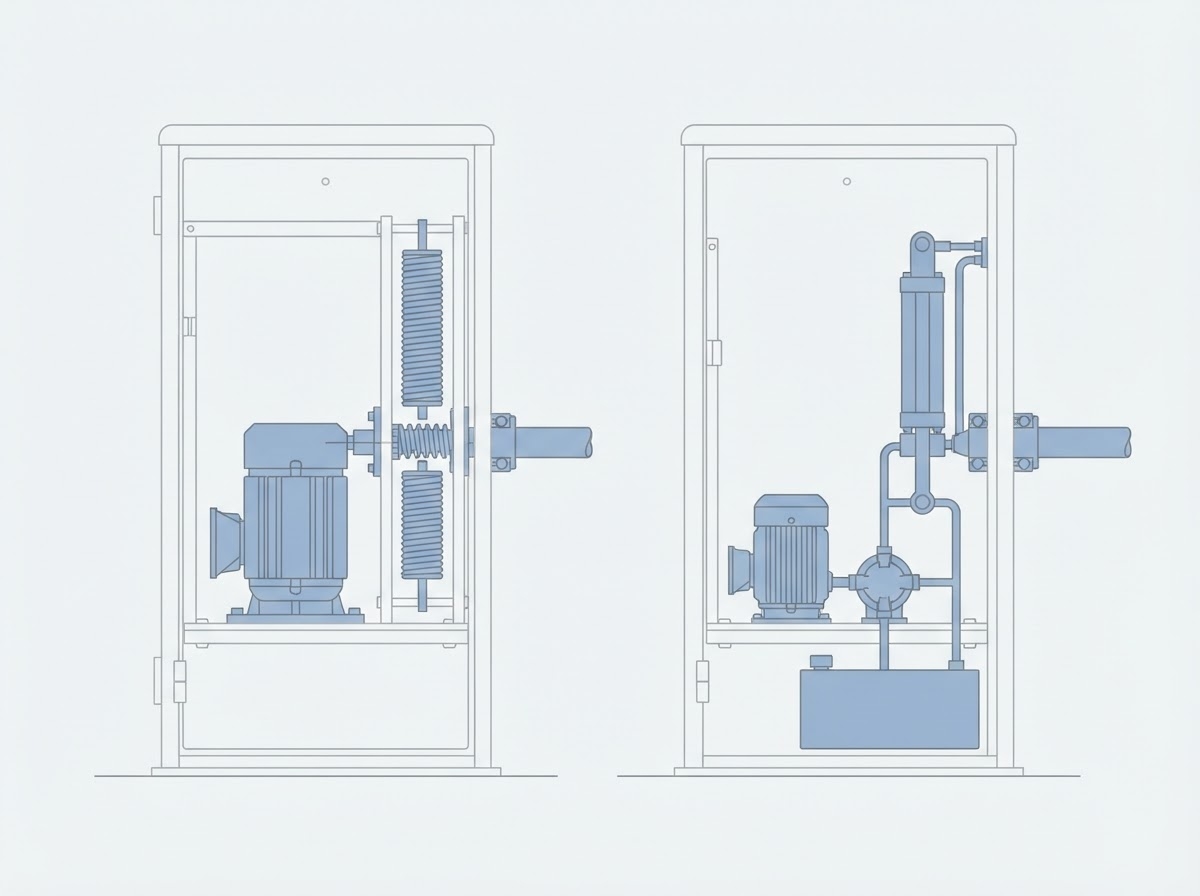

Классификация по типу привода
Электромеханические шлагбаумы
Самый распространённый тип привода, где подъём и опускание стрелы обеспечивает электродвигатель через редуктор и систему пружинной балансировки, компенсирующей вес стрелы. Электромеханические шлагбаумы отличаются простотой обслуживания, доступной стоимостью и подходят для большинства объектов со средней интенсивностью проезда — от жилых комплексов до коммерческих парковок.
Гидравлические шлагбаумы
В гидравлических моделях движение стрелы обеспечивает гидроцилиндр, приводимый в действие насосной станцией. Такие шлагбаумы отличаются повышенной плавностью хода, устойчивостью к интенсивной круглосуточной эксплуатации и меньшим уровнем шума при работе, что делает их предпочтительным выбором для объектов с очень высокой интенсивностью проезда — крупных логистических терминалов, паркингов торговых центров, стоянок с непрерывным потоком транспорта.
Классификация по конструкции стрелы

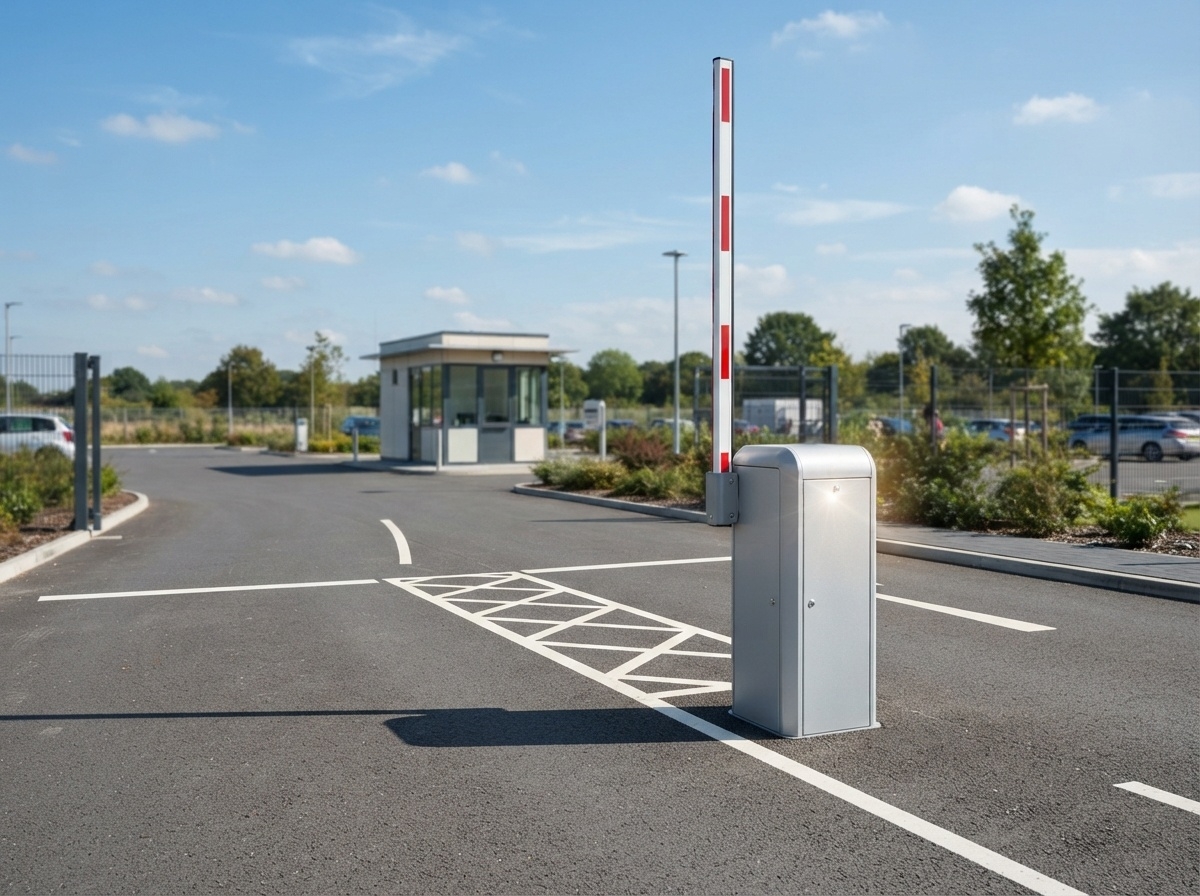

Прямая стрела
Классический вариант — прямая стрела длиной от 3 до 6–8 метров, перекрывающая полосу проезда по прямой линии. Подходит для большинства стандартных проездов, отличается простотой конструкции и невысокой стоимостью, однако требует достаточного пространства для подъёма стрелы вертикально вверх.
Складывающаяся стрела
Складывающаяся (шарнирная) стрела состоит из двух сегментов, соединённых шарниром, и при подъёме складывается пополам. Такое решение применяется там, где недостаточно высоты для подъёма прямой стрелы целиком — например, под навесом с низким потолком или в подземном паркинге.
Телескопическая стрела
Телескопическая стрела при опускании выдвигается на полную длину, перекрывая широкий проезд, а при подъёме складывается или задвигается, уменьшая занимаемое пространство. Такая конструкция актуальна для широких проездов без промежуточной опоры стрелы, например на въездах с несколькими полосами.
Скоростные шлагбаумы
Отдельная категория — скоростные (высокоинтенсивные) шлагбаумы, рассчитанные на время полного подъёма стрелы менее одной секунды. Такие модели применяются там, где важна максимальная пропускная способность при сохранении контроля проезда: въезды крупных логистических комплексов, паркинги аэропортов, платные автомагистрали. За счёт усиленного привода и специальной конструкции стрелы скоростные шлагбаумы выдерживают значительно больше циклов срабатывания в сутки по сравнению со стандартными моделями.

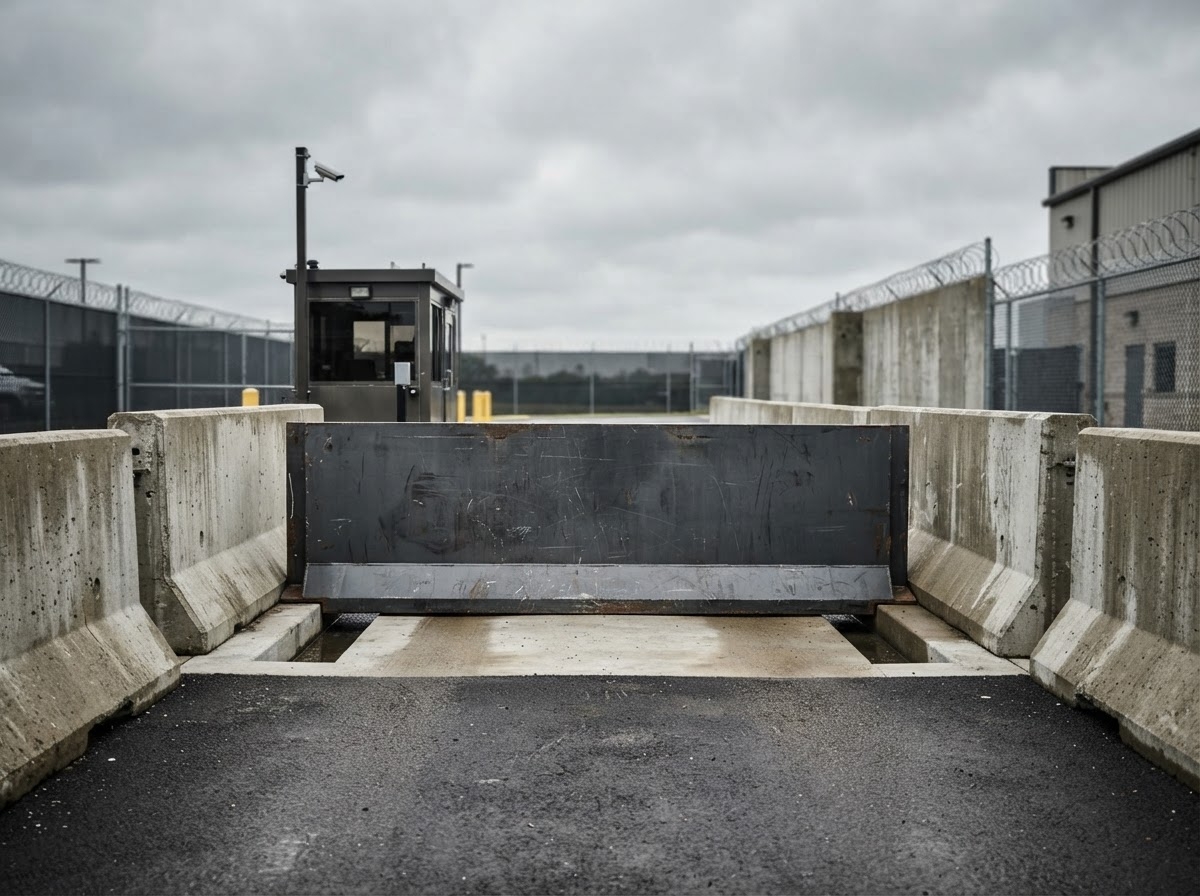

Антитаранные барьеры и дорожные блокираторы
Там, где стандартный шлагбаум не обеспечивает достаточного уровня защиты от преднамеренного тарана транспортным средством, применяются антитаранные барьеры и дорожные блокираторы — гидравлические плиты или балки, поднимающиеся из проезжей части и способные остановить движущийся автомобиль. Такие устройства устанавливаются на объектах с повышенными требованиями к безопасности: контрольно-пропускные пункты режимных предприятий, посольства, объекты энергетической инфраструктуры. В отличие от классического шлагбаума, который выполняет скорее сигнальную и организационную функцию, антитаранный барьер — это полноценное инженерное средство физической защиты.
Область применения разных типов
Парковки и жилые комплексы
Для парковок торговых центров, офисных зданий и жилых комплексов чаще всего выбирают электромеханические шлагбаумы с прямой или складывающейся стрелой — интенсивность проезда здесь умеренная, а основная задача — организация учёта и ограничение доступа для посторонних автомобилей. Интеграция с системой распознавания автомобильных номеров позволяет автоматизировать проезд резидентов без использования пропусков.
Промышленные и логистические объекты
На проходных предприятий и логистических терминалах, где интенсивность проезда грузового транспорта высока, а шлагбаум работает практически непрерывно, предпочтение отдаётся гидравлическим или скоростным моделям с увеличенным ресурсом циклов срабатывания. Телескопическая или складывающаяся стрела применяется там, где ширина проезда или высота помещения ограничивают использование стандартной прямой стрелы.
Объекты с повышенными требованиями к безопасности
Для контрольно-пропускных пунктов режимных объектов шлагбаум редко используется как единственное средство ограничения проезда — как правило, он дополняется антитаранным барьером или дорожным блокиратором, работающим совместно с постом охраны и системой видеонаблюдения. Такая комбинация обеспечивает не только организационный, но и физический уровень защиты от несанкционированного въезда.
Ключевые параметры выбора модели
| Параметр | На что обратить внимание |
|---|---|
| Интенсивность проезда | Для высокой интенсивности — гидравлический или скоростной привод с увеличенным ресурсом циклов |
| Ширина проезда | Определяет необходимую длину стрелы и целесообразность телескопической конструкции |
| Ограничения по высоте | При низких потолках — складывающаяся стрела вместо прямой |
| Климатические условия | Для регионов с низкими температурами — модели с подогревом привода |
| Требуемый уровень защиты | Для повышенной безопасности — дополнение антитаранным барьером |
| Интеграция со СКУД | Совместимость с системой распознавания номеров, считывателями, контроллерами |
| Ресурс циклов срабатывания | Для круглосуточной эксплуатации — модели с увеличенным заявленным ресурсом |
При подборе модели стоит отталкиваться не только от текущей интенсивности проезда, но и от перспективы роста нагрузки на объект — установка шлагбаума с запасом по ресурсу циклов срабатывания обычно обходится дешевле, чем последующая замена оборудования, не справляющегося с возросшим потоком транспорта.
Дополнительное оборудование и интеграция
Полноценный комплекс на въезде редко ограничивается одной только тумбой шлагбаума. В состав системы обычно входят:
- Фотоэлементы безопасности — предотвращают опускание стрелы на автомобиль или человека, находящегося в зоне проезда.
- Индукционные петли — определяют присутствие автомобиля под стрелой и блокируют её опускание до полного проезда транспорта.
- Системы распознавания автомобильных номеров — автоматизируют проезд для зарегистрированных транспортных средств без использования пропусков или карт.
- Сигнальные лампы и светофоры — информируют водителя о статусе проезда и предупреждают о движении стрелы.
- Резервный источник питания — обеспечивает работу шлагбаума при кратковременном отключении электроэнергии.
Интеграция шлагбаума с общей системой контроля и управления доступом позволяет вести единый учёт въезда и выезда транспорта, синхронизировать работу с турникетами для пешеходов и формировать отчётность в едином программном интерфейсе.
Монтаж и обслуживание
Установка шлагбаума начинается с подготовки фундамента: тумба привода крепится на бетонное основание анкерными болтами, при этом важно обеспечить точную горизонтальность площадки, чтобы исключить перекос стрелы. К месту установки подводится силовой кабель питания, а также линии связи для считывателей, фотоэлементов и системы распознавания номеров, если она предусмотрена проектом.
После монтажа выполняется балансировка стрелы (для электромеханических моделей — регулировка пружинного механизма), настройка скорости подъёма и опускания, проверка работы фотоэлементов безопасности и тестирование аварийного ручного открытия на случай отключения электропитания.
Регулярное техническое обслуживание включает проверку состояния стрелы и её крепления, смазку механических узлов привода, диагностику электроники и датчиков безопасности. Для объектов с интенсивной эксплуатацией рекомендуется плановый осмотр не реже одного раза в квартал, для гидравлических моделей — дополнительная проверка уровня и состояния рабочей жидкости.
Часто задаваемые вопросы
Для организации пешеходного потока на том же объекте рассмотрите статью о турникетах-триподах или, при повышенных требованиях к безопасности, о полноростовых турникетах и калитках.
