Электромагнитный или электромеханический замок: какой выбрать для двери в СКУД

Замок в системе контроля доступа кажется самой простой частью: контроллер подал сигнал, дверь открылась. На практике именно замок становится причиной большинства претензий после запуска СКУД: дверь «отлипает» в мороз, электромеханика щёлкает и не открывает, а инспектор МЧС выписывает предписание за заблокированный эвакуационный выход. Я, инженер ООО Виртуализация ИТ, за годы проектирования и монтажа СКУД в Санкт-Петербурге разобрал десятки таких ситуаций. В этой статье объясню, как устроены электромагнитные и электромеханические замки, что такое fail-safe и fail-secure, что требует пожарная нормативка, как читать цифру «500 кг» на упаковке и какой замок подойдёт конкретно вашей двери. В конце даю таблицу «тип двери — тип замка», чеклист и ответы на частые вопросы.

Как устроены замки для СКУД и чем они принципиально различаются

Все электрозамки в контроле доступа решают одну задачу: удерживать дверь закрытой до тех пор, пока контроллер не разрешит проход. Но физика удержания у них разная, и из этой разницы вытекают все плюсы и минусы.

Электромагнитный замок: держит, пока есть ток

Электромагнитный замок (сокращённо ЭМЗ) состоит из двух частей. На дверной коробке закрепляется корпус с катушкой на многослойном стальном сердечнике. На полотне напротив устанавливается якорь: пластина из мягкой магнитной стали на подпружиненном креплении. Когда через катушку течёт постоянный ток 12 или 24 В, сердечник намагничивается и притягивает якорь. Дверь удерживается силой магнитного поля, а не механическим зацепом.

Отсюда три ключевых свойства. Первое: в замке нет трущихся и подвижных деталей, кроме плавающего крепления якоря, поэтому ресурс исчисляется миллионами срабатываний, а износу подвержена разве что дверная фурнитура. Второе: замок открывается мгновенно и бесшумно, достаточно снять напряжение с катушки. Третье: без питания электромагнит ничего не держит. Это и есть fail-safe поведение «по умолчанию», которое нельзя изменить схемотехникой, только добавлением другого замка.

Конструктивно электромагниты бывают накладными (самый массовый вариант, корпус крепится на верхнюю перекладину коробки), угловыми (для дверей, открывающихся «от себя», с Г- и Z-образными кронштейнами), врезными (встраиваются в коробку и полотно, снаружи видна только тонкая пластина), сдвиговыми (якорь входит в корпус и работает на срез, а не на отрыв) и влагозащищёнными со степенью защиты IP65-IP68 по ГОСТ 14254-2015 для улицы. В корпус часто встраивают геркон или датчик Холла: первый сообщает контроллеру положение двери, второй фактически фиксирует, прижат ли якорь, то есть подтверждает, что дверь действительно удерживается, а не просто закрыта.

Отдельная особенность электромагнитов: остаточная намагниченность. После снятия напряжения сердечник сохраняет часть магнитного поля, и якорь может «прилипать» с усилием в несколько килограммов. Производители борются с этим пружинкой или резиновой прокладкой на якоре, которая отрывает его при обесточивании, а в схеме подключения используется диод или варистор, гасящий ЭДС самоиндукции и защищающий реле контроллера. Если замок ощутимо залипает, обычно виноваты либо снятая антиостаточная пружина, либо неправильно подобранная полярность диода.

Типичные характеристики: усилие удержания от 100 до 1200 кгс, напряжение 12 или 24 В постоянного тока, потребляемый ток от 0,3 до 0,6 А для моделей на 180-500 кгс при 12 В. Ток течёт непрерывно, пока дверь заперта, и это главный аргумент при расчёте резервного питания.

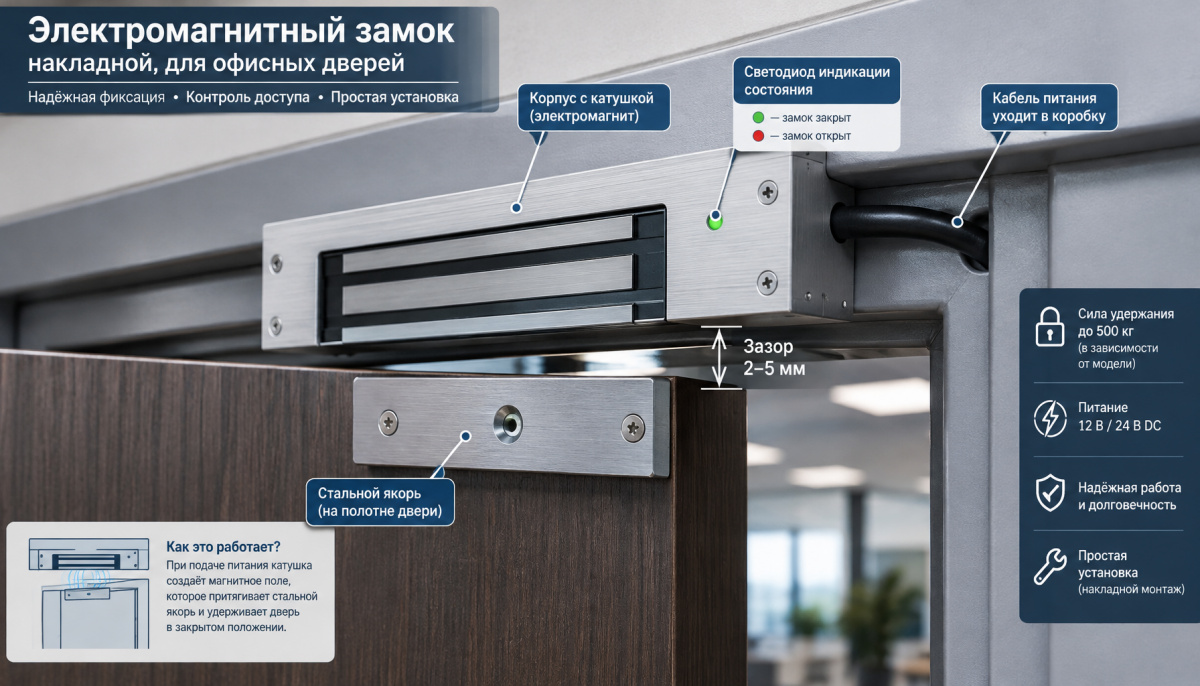

Крупный план накладного электромагнитного замка на верхней перекладине офисной двери. Виден корпус с катушкой на коробке, стальной якорь на полотне, светодиод индикации состояния и кабель, уходящий в коробку. Дверь приоткрыта, между якорем и корпусом зазор в несколько миллиметров.

Электромеханический замок: держит ригель, электричество только отпирает

Электромеханический замок (ЭММЗ) удерживает дверь по-механически: ригелем или защёлкой, которые заходят в ответную планку коробки. Электрическая часть лишь управляет разблокировкой. Поэтому в большинстве исполнений без питания такой замок остаётся закрытым, то есть работает в режиме fail-secure, хотя существуют и модели с обратной логикой.

По способу привода различают три основных типа.

• Соленоидный. Электромагнитная катушка напрямую втягивает или отпускает стопор ригеля. Срабатывание быстрое, около 0,1-0,3 секунды, но ход ограничен, а ток в импульсе высокий, до 1,5-3 А при 12 В. Дверь остаётся свободной ровно столько, сколько подаётся напряжение, поэтому соленоидные замки удобны в импульсном режиме СКУД.

• Моторный. Ригель задвигает и выдвигает небольшой электродвигатель через редуктор. Такие замки развивают большое усилие, позволяют делать многоригельные конструкции и легко переключаются между fail-safe и fail-secure логикой программно. Плата за это: задержка 1-3 секунды на выдвижение ригелей и характерное жужжание.

• С электромеханическим взводом. Самая распространённая конструкция накладных электромеханических замков на подъездах и калитках. При закрытии двери косой язычок взводит пружину, а короткий импульс напряжения сбрасывает стопор, и язычок убирается. Внутри дверь открывается механически кнопкой или ручкой, снаружи ключом. После открытия замок остаётся отпертым до следующего захлопывания, поэтому ему почти обязательно нужен доводчик.

Электромеханические замки выпускаются накладными и врезными. Врезные модели характеризуются бэксетом (дорнмассом, расстоянием от края полотна до оси цилиндра): для профильных дверей из алюминия это 25-35 мм, для металлических и деревянных 45-60 мм. Класс устойчивости к взлому для замков в России нормируется ГОСТ 5089-2011 «Замки, защёлки, механизмы цилиндровые. Технические условия»: четыре класса по возрастанию стойкости. Исполнительные устройства СКУД в целом классифицирует ГОСТ Р 51241-2008 «Средства и системы контроля и управления доступом».

Открывать электромеханику можно электронным идентификатором через контроллер, кнопкой выхода, с домофона и, что важно для пожарной безопасности, механическим ключом или ручкой изнутри. Этот механический дубль и есть то, чего нет у электромагнита.

Электромеханическая защёлка: штатный замок остаётся, меняется ответная планка

Электрозащёлка монтируется в неподвижную коробку на место ответной планки. Внутри неё подпружиненная губка, которая либо удерживает косой язычок штатного механического замка, либо отпускает его при подаче или снятии напряжения. Полотно двери при этом не трогают вообще: защёлка работает с любым замком с косым язычком, а ручка изнутри открывает дверь как обычно.

Защёлки бывают нормально закрытыми (fail-secure, отпирают при подаче напряжения) и нормально открытыми (fail-safe, держат только под напряжением). Усилие удержания у них скромное, обычно 250-350 кгс по заявлению производителей, и реально оно ограничено прочностью штатного язычка. Поскольку после прохода дверь должна захлопнуться, чтобы язычок снова вошёл в защёлку, доводчик здесь обязателен.

Бистабильные замки: состояние меняется импульсом

Бистабильный (импульсный) механизм переключается коротким управляющим импульсом, а затем сохраняет положение без потребления энергии. При аварии питания он остаётся в том состоянии, в котором его застало отключение. Такие замки применяют в шкафах, ячейках, редко на дверях с интенсивным трафиком. Для эвакуационных выходов они не подходят: гарантировать открытое состояние при пожаре они не могут.

Замок как исполнительное устройство: кто кому отдаёт команды

В СКУД замок никогда не работает сам по себе. Считыватель передаёт код карты, PIN или биометрический шаблон контроллеру. Контроллер проверяет права в своей базе и по расписанию, а затем замыкает или размыкает реле, которое коммутирует питание замка. Параллельно контроллер слушает кнопку выхода, датчик положения двери, сигнал от домофона или турникета и вход пожарной разблокировки. От правильной связки замка и контроллера зависит, будет ли дверь «удерживаться», «отпираться на 3 секунды» или «стоять в свободном проходе по расписанию». Подобрать совместимую пару помогут инженеры ООО Виртуализация ИТ: достаточно описать дверь и задачу, а оборудование можно посмотреть в категории «Замки для СКУД» и разделе «Контроллеры доступа».

Сравнение электромагнитного и электромеханического замка по главным параметрам

Fail-safe и fail-secure: что произойдёт с дверью, когда пропадёт питание

Это самый важный выбор при проектировании точки доступа, и делать его нужно до сравнения моделей. Термины пришли из англоязычной инженерной практики, в ГОСТ Р 51241-2008 им соответствуют понятия «нормально открытое» и «нормально закрытое» исполнительное устройство.

Fail-safe: безопасно для людей

Fail-safe (нормально открытый при обесточивании) замок удерживает дверь только под напряжением. Пропало питание, перегорел предохранитель, сработало реле пожарной сигнализации, и дверь свободно открывается. Типичные представители: все электромагнитные замки, соленоидные замки и защёлки с пружиной, выталкивающей стопор при обесточивании, моторные замки, запрограммированные на уход ригелей при потере питания.

Применение: пути эвакуации и пожарные выходы, двери с массовым трафиком, стеклянные двери офисов, внутренние коридорные двери, где главный приоритет — никого не запереть. Риск очевиден: при любом отключении помещение остаётся без защиты, а злоумышленнику достаточно обесточить линию. Поэтому fail-safe решения дополняют резервным питанием, датчиками положения двери и охранной сигнализацией.

Fail-secure: безопасно для имущества

Fail-secure (нормально закрытый при обесточивании) замок остаётся запертым без напряжения, а электричество нужно только для разблокировки. Это большинство электромеханических замков, моторные замки в стандартной прошивке, нормально закрытые электрозащёлки.

Применение: серверные, кассовые узлы, кладовые товарно-материальных ценностей, оружейные комнаты, архивы, уличные калитки, где отключение питания не должно открывать периметр. Риск: при пожаре и одновременной потере питания люди внутри могут оказаться заблокированными. Поэтому пожарные нормы допускают fail-secure замки на дверях, через которые эвакуируются люди, только при наличии механического способа немедленного открывания изнутри без ключа: ручки, нажимной перекладины, кнопки сброса с механическим приводом.

Как выбрать между режимами: шесть вопросов

1. Проходят ли через эту дверь люди при эвакуации? Если да, по умолчанию fail-safe либо fail-secure с механической ручкой изнутри.

2. Что говорит проектировщик раздела пожарной безопасности и местный инспектор надзорной деятельности МЧС? Их позиция первична.

3. В какую сторону открывается дверь? Эвакуационные двери по СП 1.13130 открываются по направлению выхода, и замок с ручкой «Антипаника» ставится именно с внутренней стороны.

4. Какой уровень защиты требуется объекту? Для серверной, где хранятся персональные данные, или для кассы, страховая компания или арендодатель могут требовать fail-secure.

5. Есть ли резервное питание и механический дубль? Fail-safe без ИБП превращается в открытую дверь при каждой аварии в сети.

6. Как замок связан с пожарной сигнализацией? Любой режим требует автоматической разблокировки при пожаре через аппаратный контакт.

Комбинированные решения: когда нужно и то и другое

На практике на одной двери часто сочетают механический замок с ручкой «Антипаника» внутри и электромагнит или электрозащёлку для управления доступом снаружи. Днём дверь удерживает fail-safe электромагнит, разблокируемый по карте и по сигналу пожарной сигнализации. Ночью охранник дополнительно запирает механический ригель ключом. Другой вариант: моторный замок с двойным управлением, где контроллер СКУД управляет рабочим ригелем, а реле пожарной панели принудительно убирает все ригели. Во всех схемах обязательна кнопка «Выход» с внутренней стороны, а на эвакуационных выходах — устройство аварийного разблокирования с разбиваемым стеклом или фиксацией в нажатом состоянии. Если сомневаетесь, какая комбинация пройдёт согласование на вашем объекте в Санкт-Петербурге, пришлите нам план этажа: инженеры ООО Виртуализация ИТ подберут схему и оборудование из категории «Замки для СКУД».

Пожарные требования к замкам СКУД: что проверит инспектор

Именно пожарная нормативка чаще всего отменяет «удобный» выбор замка. Разберём, на что опираться.

Нормативная база

• Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»: задаёт общие требования к эвакуационным путям и выходам, классификацию противопожарных преград и пределов огнестойкости.

• СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы»: конкретизирует требования к дверям эвакуационных выходов, направлению открывания, запорам.

• Правила противопожарного режима в РФ (постановление Правительства РФ от 16.09.2020 № 1479): обязательны при эксплуатации, содержат прямой запрет на запоры, которые нельзя открыть изнутри без ключа, и требование исправности устройств самозакрывания.

• СП 484.1311500.2020 «Системы пожарной сигнализации и автоматизация систем противопожарной защиты»: определяет, как формируются сигналы управления инженерными системами, в том числе разблокировкой СКУД.

• ГОСТ 31471-2011 «Устройства экстренного открывания дверей эвакуационных и аварийных выходов. Технические условия»: требования к ручкам и нажимным перекладинам «Антипаника», гармонизирован с европейскими EN 1125 и EN 179.

• ГОСТ Р 53307-2009 «Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость» и ГОСТ Р 57327-2016 «Двери металлические противопожарные. Общие технические требования и методы испытаний»: определяют, какой считается противопожарная дверь и почему её нельзя произвольно дорабатывать.

• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» и ГОСТ Р 53316 «Кабельные линии. Сохранение работоспособности в условиях пожара»: нормируют огнестойкие кабели FRLS, FRHF и огнестойкие кабельные линии.

Старые НПБ 88-2001 утратили силу и заменены сводами правил, ссылаться на них в проекте нельзя. Региональных «особых» требований МЧС в Санкт-Петербурге нет, но территориальные отделы надзорной деятельности могут требовать расчёт эвакуации и подтверждение автоматической разблокировки при приёмке.

Что требуется от двери на пути эвакуации

Ключевое положение СП 1.13130.2020 (п. 4.2.24) и Правил противопожарного режима (п. 26): запоры на дверях эвакуационных выходов должны обеспечивать возможность свободного открывания изнутри без ключа. Для СКУД это означает:

• человек, идущий к выходу, не должен искать карту, вводить код или прикладывать палец; достаточно нажать кнопку, ручку или перекладину;

• при срабатывании пожарной сигнализации замки на путях эвакуации должны автоматически разблокироваться;

• fail-secure замок без механического открывания изнутри на эвакуационной двери недопустим;

• приоритет жизни и здоровья над сохранностью имущества закреплён законодательно, и спорить с ним на приёмке бесполезно.

Интеграция с автоматической пожарной сигнализацией

Правильная интеграция выполняется аппаратно, а не программно. На приборе приёмно-контрольном пожарном (ППКП) или на отдельном релейном модуле есть выход типа «сухой контакт», который при сигнале «Пожар» размыкает цепь питания замков. Этот разрыв включается последовательно в плюсовой провод питания замка, в обход контроллера СКУД. Если контроллер завис, обновляется или сломан, дверь всё равно откроется. Многие контроллеры дополнительно имеют вход Fire Alarm In, который переводит все точки прохода в свободный режим и пишет событие в журнал, но он дополняет, а не заменяет аппаратный разрыв.

Линии от ППКП до релейных модулей и питание средств противопожарной защиты выполняются огнестойким кабелем с индексом FRLS или FRHF, а при прокладке через зоны возможного пожара — в составе огнестойкой кабельной линии. Это требование постоянно упускают при «бюджетном» монтаже, и именно его замечают при проверке.

Аварийные средства разблокировки на двери

• Кнопка аварийного разблокирования (устройство дистанционного пуска, «разбей стекло», EXIT с фиксацией). Ставится рядом с дверью с внутренней стороны, разрывает питание замка механическим контактом независимо от контроллера.

• Ручки и нажимные перекладины «Антипаника» по ГОСТ 31471-2011. Нажатие на перекладину в любой точке по ширине двери убирает ригели механически. Для мест с массовым пребыванием людей это предпочтительное решение.

• Замки со встроенной функцией «Антипаника»: врезные электромеханические и моторные замки, у которых внутренняя ручка всегда механически связана с ригелем.

• Механический ключ снаружи для пожарных расчётов и охраны, когда электроника недоступна.

Противопожарные двери EI30 и EI60: особый случай

Противопожарная дверь — сертифицированное изделие. Её предел огнестойкости EI 30 или EI 60 подтверждён испытаниями по ГОСТ Р 53307-2009 в конкретной комплектации: полотно, коробка, замок, доводчик, уплотнители. Что это значит для СКУД:

• дверь обязана самозакрываться и защёлкиваться механически при пожаре, когда электромагнит обесточен; поэтому электромагнит не может быть единственным удерживающим элементом, а штатный замок с косым язычком и доводчик остаются;

• сверлить полотно и коробку под кронштейны и кабель без согласования с производителем двери нельзя: нарушается огнестойкость, а сертификат теряет силу; допустимы только решения, предусмотренные производителем, с терморасширяющимися уплотнителями и гильзами в местах проходок;

• Правила противопожарного режима требуют исправности устройств самозакрывания, поэтому фиксация противопожарной двери в открытом положении допустима только электромагнитным держателем, отпускающим при пожаре.

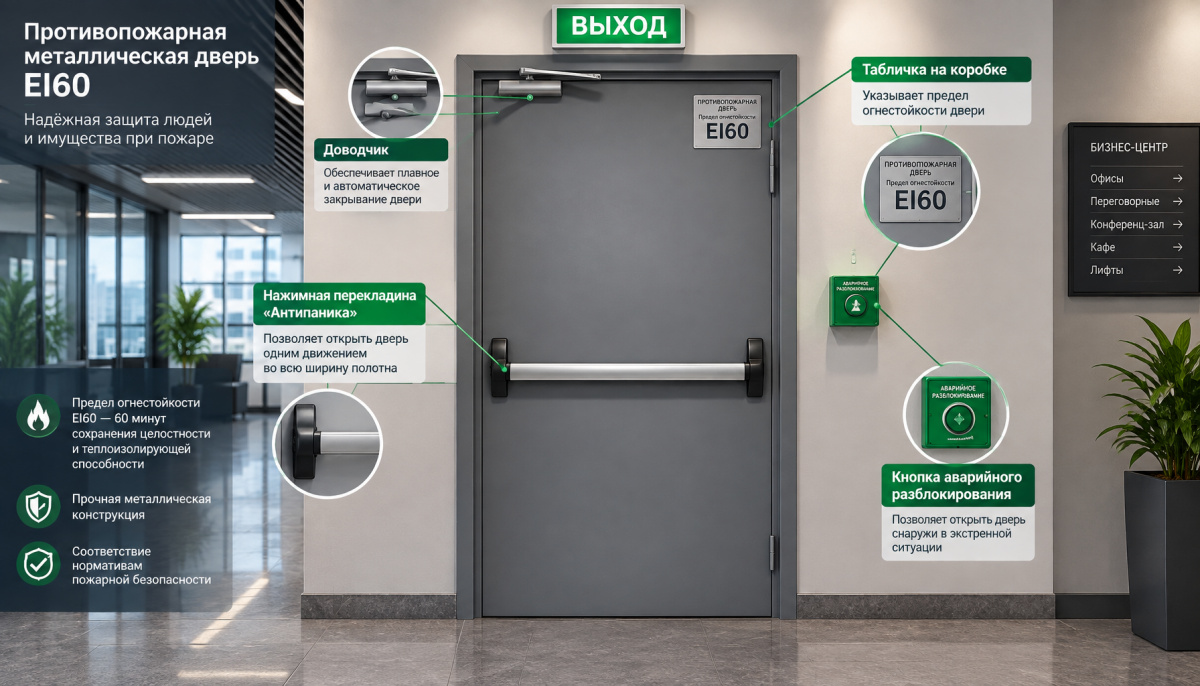

Противопожарная металлическая дверь EI60 в коридоре бизнес-центра с нажимной перекладиной «Антипаника» на всю ширину полотна, доводчиком сверху и зелёной кнопкой аварийного разблокирования на стене. Над дверью табличка «Выход», на коробке табличка с пределом огнестойкости.

Ответственность за ошибку

Заблокированный эвакуационный выход квалифицируется как нарушение требований пожарной безопасности по статье 20.4 КоАП РФ. После поправок 2022 года штраф для юридических лиц по части 1 составляет от 300 до 400 тысяч рублей, для должностных лиц от 20 до 30 тысяч, а при повторном нарушении возможно административное приостановление деятельности. Поэтому схему точек доступа согласовывают с проектировщиком противопожарной защиты до закупки, а при вводе в эксплуатацию подписывают акт проверки автоматической разблокировки от сигнала «Пожар». Этот акт мы в ООО Виртуализация ИТ оформляем по каждому объекту в Санкт-Петербурге: он защищает заказчика при любой проверке.

Усилие удержания: что значит «500 кг» и сколько нужно вашей двери

Цифра на упаковке электромагнита — самая обсуждаемая и самая непонятая характеристика. Разберёмся без маркетинга.

Единицы измерения и перевод

Производители указывают усилие в килограммах силы (кгс), фунтах (lbs) или ньютонах (Н). 1 кгс равен 9,80665 Н, 1 фунт силы примерно 4,45 Н. Так, популярные «600 lbs» на импортных замках — это около 272 кгс, что и объясняет распространённую отечественную маркировку 280 кг. «1200 lbs» соответствует примерно 545 кгс, то есть замку класса 500 кг.

Какое усилие для каких дверей

• 100-280 кгс: лёгкие внутренние двери, офисные перегородки, мебельные и витринные замки, двери в кабинеты и переговорные.

• 250-500 кгс: стандартные входные двери офисов и подъездов, тамбуры, стеклянные входные группы, металлические двери технических помещений.

• 500-1200 кгс и выше: тяжёлые противопожарные и утеплённые двери, ворота, калитки, двери режимных объектов, где возможна попытка силового отжима.

Нагрузка на отрыв, сдвиг и удар

Заявленное усилие электромагнита измеряется при перпендикулярном отрыве якоря от сердечника по всей площади при номинальном напряжении. В жизни так дверь никто не вскрывает. Злоумышленник вставляет лом в притвор у замка и работает рычагом, создавая не равномерный отрыв, а отслаивание с края якоря. Усилие отслаивания в разы меньше паспортного. Сдвиговые электромагниты и ригельные электромеханические замки сопротивляются такому воздействию лучше, потому что работают на срез металла, а не на преодоление магнитного поля. Динамический удар ногой или плечом создаёт кратковременную нагрузку, которую электромагнит переносит хуже, чем ригель: якорь на мгновение отходит, поле ослабевает, и дверь открывается.

Факторы, влияющие на выбор усилия

• масса, материал и толщина полотна: тяжёлая дверь создаёт большую инерцию при захлопывании и ударах;

• высота и ширина: чем шире дверь, тем длиннее рычаг от петель до замка и тем сильнее её можно отжать;

• тип коробки и способ открывания: на дверях «от себя» нужен угловой кронштейн, а значит, дополнительный узел жёсткости;

• доводчик: он гарантирует плотный прижим якоря, без него магнит может не «схватить» дверь;

• ветровая нагрузка на уличных дверях и вибрация от транспорта;

• интенсивность использования: при тысячах циклов в день важнее ресурс фурнитуры, чем лишние килограммы удержания.

Простой расчёт с примером

Дверь — рычаг с осью в петлях. Если человек давит на ручку с усилием F на расстоянии a от петель, а замок стоит на расстоянии b, то на замок приходится усилие F × a / b. Возьмём офисную дверь шириной 0,9 м, ручка в 0,8 м от петель, замок у края в 0,85 м. Взрослый мужчина плечом создаёт около 100-150 кгс. На замок придётся 100-150 × 0,8 / 0,85 ≈ 95-140 кгс. Кажется, что хватит 180 кг. Но добавим три поправки: лом с плечом 0,6 м и упором в 3 см от края даёт выигрыш в силе до 20 раз; напряжение в линии редко равно номиналу; якорь прилегает не идеально. Инженерный запас прочности для электромагнита берётся не меньше 2-2,5 от ожидаемой статической нагрузки. Отсюда и практические нормы: 280 кгс для внутренних дверей, 500 кгс для входных. Таблицы производителей, где усилие привязано к массе двери, ориентируются на тот же запас, ими можно пользоваться как первым приближением.

Почему реальное усилие ниже паспортного

• Падение напряжения. Сила притяжения электромагнита пропорциональна квадрату магнитной индукции, а индукция пропорциональна току. При 10,5 В вместо 12 В ток падает на 12,5%, а усилие примерно на 23%. При 9 В удержание снижается уже более чем на 40%. Падение напряжения даёт длинный кабель малого сечения: 30 м провода 0,5 мм² при токе 0,5 А «съедают» около 1 В.

• Перекос коробки и неплотное прилегание. Зазор в десятые доли миллиметра между якорем и сердечником снижает усилие кратно: магнитное сопротивление воздуха огромно по сравнению со сталью.

• Загрязнение, краска, коррозия. Слой краски или ржавчины работает как воздушный зазор. Рабочие поверхности нельзя красить и нужно периодически протирать.

• Саботаж. Кусок скотча, бумаги или монета на якоре снижают удержание до десятков килограммов. Против этого помогает датчик Холла в замке, который фиксирует неплотное прилегание и отправляет контроллеру тревогу.

Слишком слабый замок приводит к взлому отжимом или вырыву якоря с полотна. Слишком сильный тоже вреден: мощный магнит на лёгкой двери из МДФ со временем расслаивает полотно в месте крепления якоря, а резкое притяжение разбивает петли и расшатывает коробку. Поэтому не покупайте «с запасом на всякий случай» 500 кг на межкомнатную дверь.

Таблица «тип двери — тип замка»: рекомендации по каждому случаю

Пояснения к сложным случаям

Деревянные и МДФ двери. Якорь электромагнита притягивает дверь точечно. На тонком полотне это постепенно ведёт к перекосу и расслоению в районе крепежа. Выбирайте 180-280 кгс, используйте монтажную пластину под якорь и доводчик с плавным дохлопом.

Металлические двери. Электромагнит, закреплённый только на верхней перекладине, создаёт крутящий момент на коробку при попытке отжима. Если выбираете электромагнит, крепите кронштейн на три стороны профиля, а лучше используйте врезной электромеханический замок с ригелем: он работает на срез и не боится рычага.

Профильные двери. Внутри алюминиевого профиля 40-60 мм места под стандартный замок с бэксетом 50 мм нет. Нужны узкопрофильные замки, которые выпускаются специально под такие системы. Сверление под кабельный переход не должно затрагивать терморазрыв профиля, иначе появится мостик холода и конденсат.

Стеклянные двери. Закалённое стекло не сверлится: любое механическое воздействие после закалки ведёт к рассыпанию полотна. Электромагнит ставят на U-образную клипсу с резиновыми прокладками, зажимающую стекло, а корпус — на коробку или фрамугу. Обязателен доводчик с мягким ходом, иначе удары якоря о корпус передадутся в стекло.

Улица и мороз. Для Санкт-Петербурга с перепадами от минус 25 до плюс 30 °C и высокой влажностью важнее не степень защиты сама по себе, а герметизация кабельного ввода и класс климатического исполнения по ГОСТ 15150-69 (обычно УХЛ1 или У1). У электромеханики на морозе густеет смазка, поэтому для калиток берут модели с сухими полимерными направляющими или с подогревом корпуса. Электромагнит мороза не боится, но лёд между якорем и сердечником обнуляет удержание.

Критерии выбора: пять вопросов, которые задаст инженер

Перед тем как открыть каталог, ответьте на пять вопросов. Этот метод мы используем на каждом объекте.

• Кто пользуется дверью. Интенсивный поток сотрудников и посетителей требует бесшумного быстрого замка без износа, то есть электромагнита. Ограниченный круг лиц допускает электромеханику с задержкой срабатывания.

• Что защищается. Общий вход, коридор и эвакуационный выход защищаются от праздного прохода, и приоритет у безопасности людей. Серверная, касса и склад защищаются от целенаправленного проникновения, и приоритет у стойкости.

• Где стоит дверь. Отапливаемое помещение, улица, влажный тамбур, пищевое производство с мойкой — условия диктуют степень защиты IP, материал корпуса и тип кабельного перехода.

• Как часто срабатывает. Сто циклов в день и десять тысяч циклов в день — разные ресурсы механики и разные требования к доводчику.

• Зачем нужен контроль. Если главная цель — учёт рабочего времени и порядок, достаточно fail-safe магнита. Если защита ценностей и данных, нужен fail-secure замок с механическим дублем.

Технические, нормативные и эксплуатационные критерии

Чеклист быстрого выбора

1. Дверь на пути эвакуации? Да: fail-safe или fail-secure с ручкой «Антипаника» и аппаратной разблокировкой от пожарной сигнализации.

2. Дверь противопожарная с сертификатом? Да: только согласованные производителем решения, штатный замок остаётся.

3. Нужна защита при отключении питания? Да: электромеханика fail-secure с механическим ключом.

4. Дверь стеклянная? Электромагнит на клипсе или ригельный замок с кронштейном, без сверления.

5. Дверь уличная? IP65 и выше, климатическое исполнение, герметичный кабельный ввод.

6. Поток более 500 человек в день? Электромагнит и доводчик с регулировкой дохлопа.

7. Есть доводчик? Если нет, добавьте: без него не работает ни магнит, ни защёлка, ни взводной замок.

8. Есть резервное питание на 24 часа дежурного режима? Если нет, рассчитайте ИБП.

9. Замок совместим с контроллером по напряжению и типу контакта реле?

10. Есть кнопка выхода и кнопка аварийного разблокирования с внутренней стороны?

Типовые ошибки

• Электромагнит 500 кг на лёгкую дверь из МДФ: расслоение полотна за год.

• Электромеханический fail-secure замок на эвакуационной двери без ручки изнутри: предписание МЧС.

• Электрозащёлка без доводчика: дверь не захлопывается, помещение стоит открытым.

• Разблокировка при пожаре через программу контроллера, а не через контакт реле: при зависании контроллера двери закрыты.

• Кабель 0,22 мм² на 40 м для электромагнита: удержание падает на треть.

• Расчёт ИБП без учёта постоянного тока электромагнита: аккумулятор садится за 3 часа.

Подключение к контроллеру и питанию: что должно сойтись

Контроллер управляет, замок исполняет

Контроллеры доступа делятся на автономные (права хранятся в самом устройстве, программирование мастер-картой, без журнала или с минимальным журналом), сетевые (объединяются по RS-485 или TCP/IP, управляются из программы, ведут журнал событий) и IP-контроллеры с облачным управлением, где права и события доступны через веб-интерфейс. Все они хранят права доступа, работают с картами, PIN-кодами, биометрией и мобильными идентификаторами и координируют цикл «запрос — проверка — открытие — контроль закрытия». Для одной-двух дверей достаточно автономного контроллера, для офиса от пяти дверей нужна сетевая система. Модели обоих типов собраны в разделе «Контроллеры доступа», а если нужно подобрать связку под уже установленный замок, напишите нам: совместимость проверим по паспортам.

Электрическая схема

• Источник питания 12 или 24 В постоянного тока с запасом по току не менее 30% от суммы потребления замка, контроллера и считывателей.

• Реле контроллера. Для fail-safe замка питание идёт через нормально замкнутый контакт NC-COM: при срабатывании реле цепь размыкается, дверь открывается. Для fail-secure через нормально разомкнутый NO-COM: реле замыкает цепь и подаёт импульс на отпирание.

• Защита от ЭДС самоиндукции. Параллельно катушке электромагнита ставится диод (катодом к плюсу) или варистор, иначе контакты реле обгорают за несколько месяцев.

• Блок управления замком. Для электромеханических замков с большим импульсным током применяют буферный блок с конденсатором, который выдаёт короткий мощный импульс и разгружает источник питания.

Периферия точки прохода

Считыватель снаружи (а при двустороннем контроле и внутри), кнопка выхода RTE внутри, датчик положения двери (геркон на коробке или датчик Холла в электромагните), вход пожарного размыкания. Датчик двери нужен не для галочки: именно он позволяет контроллеру фиксировать «дверь удерживается открытой», «взлом» и корректно отсчитывать время разблокировки.

Режимы управления

• Импульсный: дверь разблокируется на 1-5 секунд после считывания карты, затем замок снова запирает. Стандарт для входных дверей.

• Триггерный: первое считывание открывает, второе закрывает. Удобно для переговорных и складов.

• Свободный проход по расписанию: в рабочие часы дверь открыта, вечером переходит в режим контроля.

• Реакция на пожар и потерю питания: аппаратная разблокировка плюс программное событие в журнале.

• Журнал событий: кто, когда, через какую дверь прошёл, а также тревоги взлома и удержания.

Протоколы

Считыватель с контроллером обычно связывается по Wiegand (26, 34 бит и другие форматы, дальность до 100-150 м) или по RS-485 с шифрованием. Контроллеры между собой и с сервером объединяются по RS-485 (до 1200 м без повторителей) или TCP/IP. При выборе замка протокол не критичен, но при выборе контроллера важно, чтобы он поддерживал считыватели, которые уже есть на объекте.

Резервное питание: считаем честно

Электромагнит потребляет ток постоянно. Точка прохода с магнитом 0,5 А, контроллером 0,15 А и считывателем 0,1 А берёт 0,75 А. На 24 часа дежурства нужно 18 А·ч, с учётом рекомендуемой глубины разряда 80% — около 22 А·ч, то есть две батареи по 12 А·ч или одна на 26 А·ч на каждую дверь. Та же точка с электромеханическим fail-secure замком в дежурном режиме потребляет 0,25 А, и батареи на 7 А·ч хватит на сутки. Это один из весомых аргументов в пользу электромеханики на объектах с частыми отключениями. Падение напряжения в кабеле считайте по формуле U = I × 2 × L × 0,0175 / S, где L в метрах, S в мм²: для электромагнита на 30 м берите не менее 0,75-1 мм².

Доводчик и кабельный переход

Доводчик подбирают по EN 1154 (российский аналог ГОСТ Р 56177-2014): класс EN3 для дверей до 60 кг и 950 мм, EN4 до 80 кг и 1100 мм, EN5 до 100 кг и 1250 мм. Для взводных электромеханических замков усилие дохлопа должно уверенно взводить пружину, иначе язычок не защёлкнется. Функция конечного дохлопа (Latch Action) добавляет ускорение на последних градусах закрывания и гарантирует срабатывание защёлки. Кабель на подвижное полотно для врезных электромеханических замков прокладывают через гибкий переход: накладной в металлорукаве или врезной скрытый. Переход должен выдерживать не меньше циклов, чем сам замок.

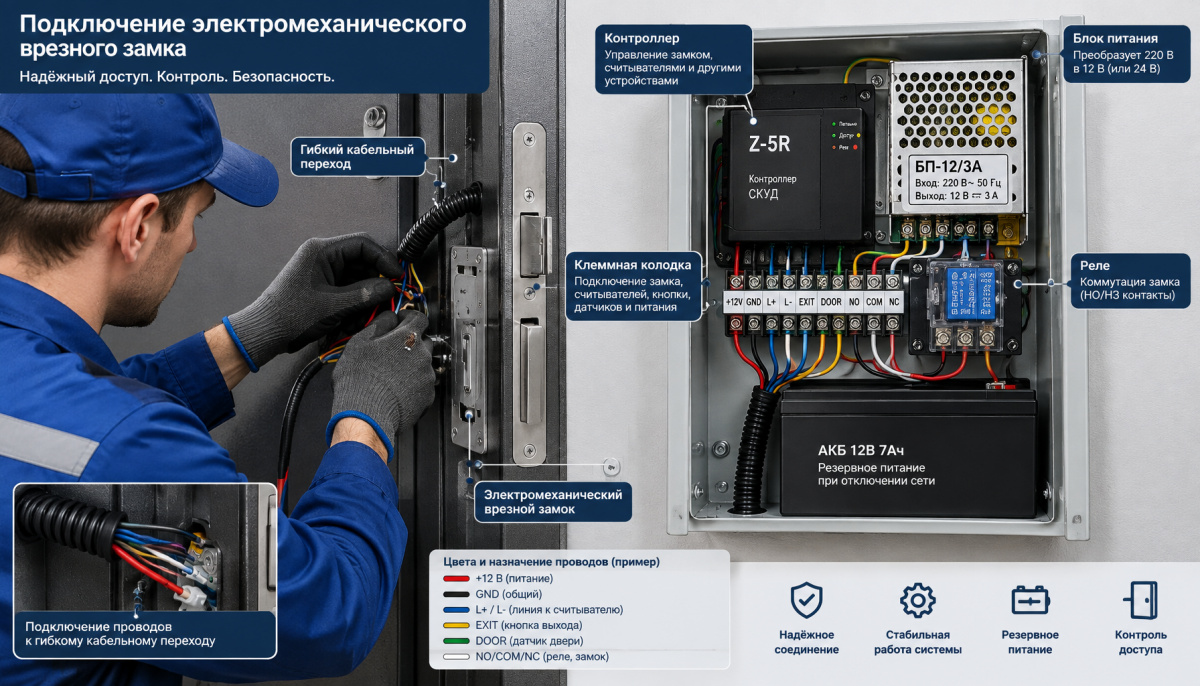

Монтажник в рабочей форме подключает провода электромеханического врезного замка к гибкому кабельному переходу в торце металлической двери. Рядом на коробке установлен контроллер в корпусе с блоком питания и аккумулятором, видна клеммная колодка с подписанными проводами и реле.

Монтаж и обслуживание: где теряется удержание и как его вернуть

Монтаж

1. Проверить геометрию проёма: зазоры по периметру, отсутствие перекоса, плотность притвора. Электромагнит не компенсирует кривую дверь.

2. Выбрать кронштейн: П-образный для стеклянных дверей, Г-образный для открывающихся «от себя», угловой Z или ZL для узких коробок.

3. Закрепить корпус на коробке, разметить якорь по корпусу при закрытой двери, установить якорь на подпружиненное крепление без жёсткой затяжки: он должен немного качаться, чтобы самоустанавливаться по плоскости сердечника.

4. Отъюстировать зазор: при закрытой двери якорь прилегает всей площадью, без видимой щели.

5. Для врезной электромеханики: разметить карман под корпус и ответную планку, обеспечить соосность ригеля и отверстия, проверить свободный ход при закрытой двери.

6. Подключить питание через ИБП, реле контроллера и аппаратный пожарный разрыв, установить диод защиты, проверить полярность.

7. Проверить все режимы: карта, кнопка выхода, кнопка аварийного разблокирования, сигнал «Пожар», потеря питания, восстановление питания.

Обслуживание

• Раз в квартал протирать рабочие поверхности электромагнита сухой тканью, проверять отсутствие ржавчины и посторонних предметов.

• Раз в полгода проверять фактическое удержание: тянуть дверь с усилием, контролировать напряжение на клеммах замка под нагрузкой.

• Раз в год тестировать резервное питание под нагрузкой и заменять аккумуляторы по сроку (обычно 3-5 лет).

• Для электромеханики: смазывать ригель и защёлку сухой смазкой, проверять затяжку крепежа и состояние кабельного перехода.

• Проверять срабатывание разблокировки от пожарной сигнализации при каждой плановой проверке АПС.

Типовые неисправности

Гарантия и сервис

Гарантия производителей на электромагниты обычно составляет от 12 до 36 месяцев, на электромеханические замки 12-24 месяца. Важно читать условия: многие исключают из гарантии последствия эксплуатации без доводчика, с неправильной полярностью и без защитного диода. Сервисное обслуживание от поставщика с выездом и проверкой удержания раз в полгода продлевает срок службы точки доступа и даёт документальный след для проверяющих. ООО Виртуализация ИТ предоставляет такой сервис по Санкт-Петербургу и области.

Сколько стоит решение: оборудование, монтаж и владение

Цены ниже — ориентиры по рынку на момент подготовки материала, без привязки к брендам. Они нужны, чтобы оценить порядок затрат, а не для точной сметы.

Совокупная стоимость владения за семь лет у электромагнита на внутренней двери получается ниже за счёт отсутствия износа и простого монтажа, несмотря на постоянное потребление и более дорогое резервное питание. У электромеханики выше начальные вложения, зато меньше требований к ИБП и выше стойкость к взлому. Это ещё один довод смотреть не на цену замка, а на задачу двери.

Три возражения, которые я слышу чаще всего

«Электромагнитный замок слабее механического». Отчасти верно: на отжим рычагом и удар электромагнит реагирует хуже ригеля, и его удержание падает при просадке напряжения. Но для офисной двери с потоком людей главная угроза не лом, а износ и несанкционированный проход «хвостом». Здесь магнит с датчиком Холла и доводчиком даёт лучший результат, чем щёлкающая защёлка, которую через год расшатают. На дверях, где реальна атака, ставьте электромеханику с ригелем или сдвиговый электромагнит.

«Электромеханический замок сложнее в установке». Врезной замок действительно требует врезки и кабельного перехода. Но накладной взводной замок ставится за час, а электрозащёлка монтируется в коробку без вмешательства в полотно. Сложность монтажа — вопрос выбора исполнения, а не типа замка.

«Нет смысла переплачивать за сертификацию». Для замка на кладовку — возможно. Для противопожарной двери, эвакуационного выхода и ручки «Антипаника» сертификат соответствия требованиям ФЗ-123 и ГОСТ 31471-2011 — условие приёмки объекта и защита от штрафа по статье 20.4 КоАП, который в разы превышает разницу в цене.

Коротко: как не ошибиться с выбором

Определите, что должно случиться с дверью при пропадании питания. Проверьте, является ли дверь эвакуационным выходом и противопожарной преградой. Подберите тип замка под материал и конструкцию полотна по таблице выше, усилие или класс защиты с инженерным запасом, а затем контроллер, блок питания и доводчик, которые эту связку поддержат. Если хотите, чтобы этот путь прошёл за вас специалист, инженеры ООО Виртуализация ИТ в Санкт-Петербурге бесплатно проконсультируют по вашим дверям, подберут модели из категории «Замки для СКУД» и контроллеры из раздела «Контроллеры доступа», а при необходимости выполнят монтаж с актом проверки пожарной разблокировки.

Читайте также

• Как работает электромеханический замок
• Автозакрывание дверей
• Что такое контроллер СКУД

Использованные источники

• Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» — www.consultant.ru/document/cons_doc_LAW_78699/

• СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы» — docs.cntd.ru/document/565248963

• Постановление Правительства РФ от 16.09.2020 № 1479 «Об утверждении Правил противопожарного режима в Российской Федерации» — www.consultant.ru/document/cons_doc_LAW_363804/

• СП 484.1311500.2020 «Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования» — docs.cntd.ru/document/566249686

• ГОСТ Р 51241-2008 «Средства и системы контроля и управления доступом. Классификация. Общие технические требования. Методы испытаний» — docs.cntd.ru/document/1200071688

• ГОСТ 5089-2011 «Замки, защёлки, механизмы цилиндровые. Технические условия» — docs.cntd.ru/document/1200095268

• ГОСТ 31471-2011 «Устройства экстренного открывания дверей эвакуационных и аварийных выходов. Технические условия» — docs.cntd.ru/document/1200097387

• ГОСТ Р 53307-2009 «Конструкции строительные. Противопожарные двери и ворота. Метод испытаний на огнестойкость» — docs.cntd.ru/document/1200071941

• ГОСТ Р 57327-2016 «Двери металлические противопожарные. Общие технические требования и методы испытаний» — docs.cntd.ru/document/1200143018

• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» — docs.cntd.ru/document/1200101729

• ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)» — docs.cntd.ru/document/1200136066

• ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов» — docs.cntd.ru/document/1200003320

• Кодекс РФ об административных правонарушениях, статья 20.4 — www.consultant.ru/document/cons_doc_LAW_34661/

• Официальный сайт МЧС России, раздел нормативных документов — www.mchs.gov.ru/dokumenty
